China Pillow Block UCPK series,Pillow Block UCPK series Manufacturer

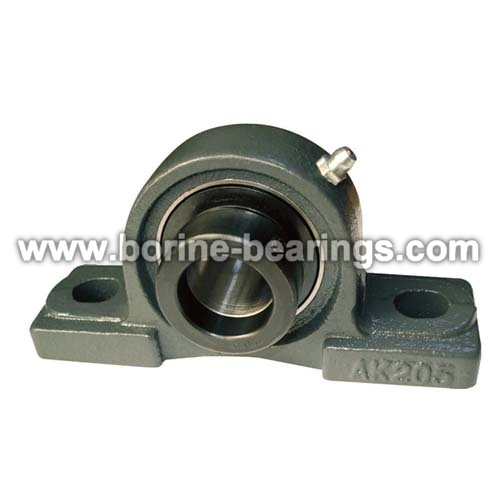

Pillow Block is suitable for kinds of transmission equipments and machine which the Shaft is parallel with the installation plane. PK Mounting =AK200 Mounting, suitable for North Amercia market.
| Unit No. |
Shaft Dia. d in. mm |
Dimensions(mm) | Bolt Size | Bearing No. | Housing No. | Mass (kg) | |||||||||
| H | L | J | A | N | N1 | H1 | H0 | S | B | ||||||
| UCPK202 | 15 | 27 | 121 | 89 | 35 | 11 | 14 | 13 | 54 | 11.5 | 27.4 | M10 | UC202 | PK203 | 0.6 |
| 202-10 | 5/8 | 202-10 | |||||||||||||
| 203 | 17 | 203 | |||||||||||||
| 203-11 | 11/16 | 203-11 | |||||||||||||
| UCPK204-12 | 3/4 | 31.8 | 128 | 98 | 38 | 11 | 14 | 14 | 63 | 12.7 | 31 | M10 | UC204-12 | PK204 | 0.65 |
| 204 | 20 | 204 | |||||||||||||
| UCPK205-14 | 7/8 | 33.3 | 140 | 105 | 40 | 11 | 14 | 15 | 66.5 | 14.3 | 34 | M10 | UC205-14 | PK205 | 0.72 |
| 205-15 | 15/16 | 205-15 | |||||||||||||
| 205 | 25 | 205 | |||||||||||||
| 205-16 | 1 | 205-16 | |||||||||||||
| UCPK206-18 | 1-1/8 | 39.7 | 160 | 121 | 44 | 14 | 19 | 17 | 79 | 15.9 | 38.1 | M12 | UC206-18 | PK206 | 1.1 |
| 206 | 30 | 206 | |||||||||||||
| 206-19 | 1-3/16 | 206-19 | |||||||||||||
| 206-20 | 1-1/4 | 206-20 | |||||||||||||
| UCPK207-20 | 1-1/4 | 46 | 167 | 127 | 48 | 14 | 19 | 18 | 91 | 17.5 | 42.9 | M12 | UC207-20 | PK207 | 1.48 |
| 207-21 | 1-5/16 | 207-21 | |||||||||||||
| 207-22 | 1-3/8 | 207-22 | |||||||||||||
| 207 | 35 | 207 | |||||||||||||
| 207-23 | 1-7/16 | 207-23 | |||||||||||||
| UCPK208-24 | 1-1/2 | 49.2 | 181 | 140 | 52 | 14 | 19 | 19 | 98 | 19 | 49.2 | M12 | UC208-24 | PK208 | 1.88 |
| 208-25 | 1-9/16 | 208-25 | |||||||||||||
| 208 | 40 | 208 | |||||||||||||
| UCPK209-26 | 1-5/8 | 52.4 | 189 | 146 | 54 | 14 | 19 | 20 | 105 | 19 | 49.2 | M12 | UC209-26 | PK209 | 2.1 |
| 209-27 | 1-11/16 | 209-27 | |||||||||||||
| 209-28 | 1-3/4 | 209-28 | |||||||||||||
| 209 | 45 | 209 | |||||||||||||
| UCPK210-30 | 1-7/8 | 55.6 | 203 | 159 | 57 | 14 | 19 | 21 | 112 | 19 | 51.6 | M12 | UC210-30 | PK210 | 2.6 |
| 210-31 | 1-15/16 | 210-31 | |||||||||||||
| 210 | 50 | 210 | |||||||||||||
| UCPK211-32 | 2 | 61.9 | 232 | 181 | 60 | 18 | 24 | 23 | 123 | 22.2 | 55.6 | M16 | UC211-32 | PK211 | 3.3 |
| 211-34 | 2-1/8 | 211-34 | |||||||||||||
| 211 | 55 | 211 | |||||||||||||
| 211-35 | 2-3/16 | 211-35 | |||||||||||||
| UCPK212-36 | 2-1/4 | 68.3 | 241 | 191 | 64 | 18 | 24 | 25 | 136 | 25.4 | 65.1 | M16 | UC212-36 | PK212 | 4.5 |
| 212 | 60 | 212 | |||||||||||||
| 212-38 | 2-3/8 | 212-38 | |||||||||||||
| 212-39 | 2-7/16 | 212-39 | |||||||||||||
| UCPK213-40 | 2-1/2 | 68.3 | 248 | 194 | 70 | 18 | 29 | 27 | 141 | 25.4 | 65.1 | M16 | UC213-40 | PK213 | 5.6 |
| 213 | 65 | 213 | |||||||||||||
