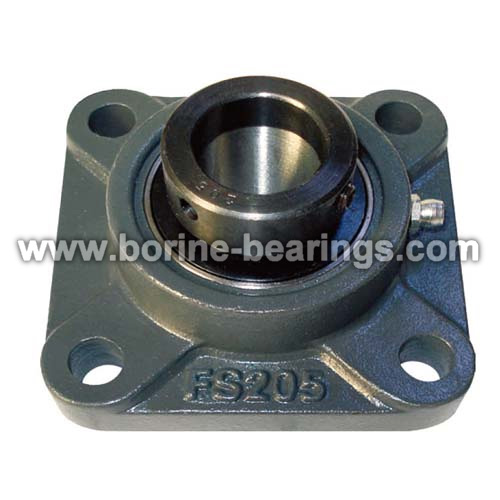

4-Bolt Flange Unit is generally installed on the side-wall.Constraction is simple,and installation is convenient. FS Mounting Flanges are suitable for North Americal market.
4-Bolts Flange Units
NAF200, NAFS200 Series
| Unit No. |
Shaft Dia. d in. mm |
Dimensions (mm) |
Bolt Size |
Bearing No. |
Housing No. |
Mass (kg) |
|||||||
| L | J | A2 | A1 | A | E | N | S | ||||||
| NAF202 | 15 | 76 | 54 | 15 | 11 | 25.5 | 38.4 | 11.5 | 13.9 | M10 | NA202 | F203 | 0.50 |
| 202-10 | 5/8 | 202-10 | |||||||||||
| 203 | 17 | 203 | |||||||||||
| 203-11 | 11/16 | 203-11 | |||||||||||
| NAF204-12 | 3/4 | 86 | 64 | 15 | 11 | 25.5 | 41.5 | 11.5 | 17 | M10 | NA204-12 | F204 | 0.63 |
| 204 | 20 | 204 | |||||||||||
| NAF205-14 | 7/8 | 95 | 70 | 16 | 13 | 27 | 42.9 | 11.5 | 17.4 | M10 | NA205-14 | F205 | 0.80 |
| 205-15 | 15/16 | 205-15 | |||||||||||
| 205 | 25 | 205 | |||||||||||
| 205-16 | 1 /1 | 205-16 | |||||||||||
| NAF206-18 | 1-1/8 | 108 | 83 | 18 | 13 | 31 | 48.1 | 11.5 | 18.2 | M10 | NA206-18 | F206 | 1.20 |
| 206 | 30 | 206 | |||||||||||
| 206-19 | 1-3/16 | 206-19 | |||||||||||
| 206-20 | 1-1/4 | 206-20 | |||||||||||
| NAF207-20 | 1-1/4 | 117 | 92 | 19 | 15 | 34 | 51.3 | 14 | 18.8 | M12 | NA207-20 | F207 | 1.60 |
| 207-21 | 1-5/16 | 207-21 | |||||||||||
| 207-22 | 1-3/8 | 207-22 | |||||||||||
| 207 | 35 | 207 | |||||||||||
| 207-23 | 1-7/16 | 207-23 | |||||||||||
| NAF208-24 | 1-1/2 | 130 | 102 | 21 | 15 | 36 | 55.9 | 14 | 21.4 | M12 | NA208-24 | F208 | 1.90 |
| 208-25 | 1-9/16 | 208-25 | |||||||||||
| 208 | 40 | 208 | |||||||||||
| NAF209-26 | 1-5/8 | 137 | 105 | 22 | 16 | 38 | 56.9 | 16 | 21.4 | M14 | NA209-26 | F209 | 2.30 |
| 209-27 | 1-11/16 | 209-27 | |||||||||||
| 209-28 | 1-3/4 | 209-28 | |||||||||||
| 209 | 45 | 209 | |||||||||||
| NAF210-30 | 1-7/8 | 143 | 111 | 22 | 16 | 40 | 60.1 | 18 | 24.6 | M16 | NA210-30 | F210 | 2.60 |
| 210-31 | 1-15/16 | 210-31 | |||||||||||
| 210 | 50 | 210 | |||||||||||
| NAF211-32 | 2 | 162 | 130 | 25 | 18 | 43 | 68.6 | 18 | 27.7 | M16 | NA211-32 | F211 | 3.80 |
| 211-34 | 2-1/8 | 211-34 | |||||||||||
| 211 | 55 | 211 | |||||||||||
| 211-35 | 2-3/16 | 211-35 | |||||||||||
| NAF212-36 | 2-1/4 | 175 | 143 | 29 | 18 | 48 | 75.8 | 18 | 30.9 | M16 | NA212-36 | F212 | 4.80 |
| 212 | 60 | 212 | |||||||||||
| 212-38 | 2-3/8 | 212-38 | |||||||||||
| 212-39 | 2-7/16 | 212-39 | |||||||||||
| NAF213-40 | 2-1/2 | 187 | 149 | 30 | 22 | 50 | 81.6 | 18 | 34.1 | M16 | NA213-40 | F213 | 6.00 |
| 213 | 65 | 213 | |||||||||||
| NAF214-44 | 2-3/4 | 193 | 152 | 31 | 22 | 54 | 82.6 | 18 | 34.1 | M16 | NA214-44 | F214 | 6.30 |
| 214 | 70 | 214 | |||||||||||
| NAF215 | 75 | 200 | 159 | 34 | 22 | 56 | 88.8 | 18 | 37.3 | M16 | NA215 | F215 | 7.20 |
| 215-48 | 3 | 215-48 | |||||||||||
| NAF216 | 80 | 208 | 165 | 34 | 22 | 57 | 91.9 | 22 | 37.3 | M20 | NA216 | F216 | 7.23 |
