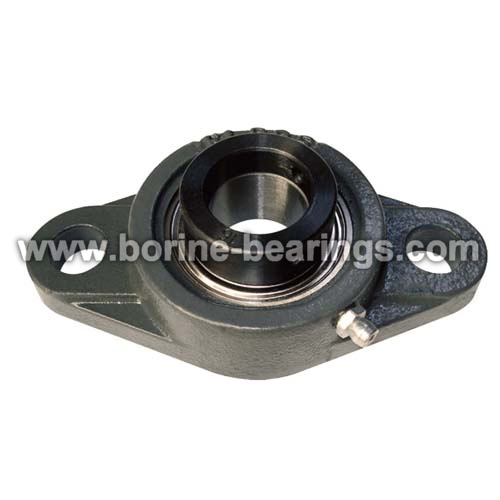

2-Bolt Flange Unit is suitable for the transmission which the installation area is smaller.It can be replace 4-Bolt Flange Unit. FT Mounting Flanges are suitable for North America market.
2-Bolts Flange Units
NAFL200, NAFT200 Series
| Unit No. |
Shaft Dia d in. mm |
Dimensions(mm) |
Bolt Size |
Bearing No. |
Housing No. |
Mass (kg) |
||||||||
| H | J | L | A2 | A1 | A | E | N | S | ||||||
| NAFL202 | 15 | 99 | 76.5 | 57 | 15 | 11 | 25.5 | 38.4 | 11.5 | 13.9 | M10 | NA202 | FL203 | 0.48 |
| 202-10 | 5/8 | 202-10 | ||||||||||||
| 203 | 17 | 203 | ||||||||||||
| 203-11 | 11/16 | 203-11 | ||||||||||||
| NAFL204-12 | 3/4 | 113 | 90 | 60 | 15 | 11 | 25.5 | 41.5 | 11.5 | 17 | M10 | NA204-12 | FL204 | 0.70 |
| 204 | 20 | 204 | ||||||||||||
| NAFL205-14 | 7/8 | 130 | 99 | 68 | 16 | 13 | 27 | 42.9 | 11.5 | 17.4 | M10 | NA205-14 | FL205 | 0.80 |
| 205-15 | 15/16 | 205-15 | ||||||||||||
| 205 | 25 | 205 | ||||||||||||
| 205-16 | 1 | 205-16 | ||||||||||||
| NAFL206-18 | 1-1/8 | 148 | 117 | 80 | 18 | 13 | 31 | 48.1 | 11.5 | 18.2 | M10 | NA206-18 | FL206 | 1.20 |
| 206 | 30 | 206 | ||||||||||||
| 206-19 | 1-3/16 | 206-19 | ||||||||||||
| 206-20 | 1-1/4 | 206-20 | ||||||||||||
| NAFL207-20 | 1-1/4 | 161 | 130 | 90 | 19 | 14 | 34 | 51.3 | 14 | 18.8 | M12 | NA207-20 | FL207 | 1.60 |
| 207-21 | 1-5/16 | 207-21 | ||||||||||||
| 207-22 | 1-3/8 | 207-22 | ||||||||||||
| 207 | 35 | 207 | ||||||||||||
| 207-23 | 1-7/16 | 207-23 | ||||||||||||
| NAFL208-24 | 1-1/2 | 175 | 144 | 100 | 21 | 14 | 36 | 55.9 | 14 | 21.4 | M12 | NA208-24 | FL208 | 1.90 |
| 208-25 | 1-9/16 | 208-25 | ||||||||||||
| 208 | 40 | 208 | ||||||||||||
| NAFL209-26 | 1-5/8 | 188 | 148 | 108 | 22 | 16 | 38 | 56.9 | 18 | 21.4 | M16 | NA209-26 | FL209 | 2.30 |
| 209-27 | 1-11/16 | 209-27 | ||||||||||||
| 209-28 | 1-3/4 | 209-28 | ||||||||||||
| 209 | 45 | 209 | ||||||||||||
| NAFL210-30 | 1-7/8 | 197 | 157 | 115 | 22 | 16 | 40 | 60.1 | 18 | 24.6 | M16 | NA210-30 | FL210 | 2.60 |
| 210-31 | 1-15/16 | 210-31 | ||||||||||||
| 210 | 50 | 210 | ||||||||||||
| NAFL211-32 | 2 | 224 | 184 | 130 | 25 | 18 | 43 | 68.6 | 18 | 27.7 | M16 | NA211-32 | FL211 | 3.80 |
| 211-34 | 2-1/8 | 211-34 | ||||||||||||
| 211 | 55 | 211 | ||||||||||||
| 211-35 | 2-3/16 | 211-35 | ||||||||||||
| NAFL212-36 | 2-1/4 | 250 | 202 | 140 | 29 | 18 | 48 | 75.8 | 18 | 30.9 | M16 | NA212-36 | FL212 | 4.80 |
| 212 | 60 | 212 | ||||||||||||
| 212-38 | 2-3/8 | 212-38 | ||||||||||||
| 212-39 | 2-7/16 | 212-39 | ||||||||||||
| NAFL213-40 | 2-1/2 | 258 | 210 | 155 | 30 | 20 | 50 | 81.6 | 23 | 34.1 | M20 | NA213-40 | FL213 | 6.00 |
| 213 | 65 | 213 | ||||||||||||
| NAFL214-44 | 2-3/4 | 265 | 216 | 160 | 31 | 20 | 54 | 82.6 | 23 | 34.1 | M20 | NA214-44 | FL214 | 6.30 |
| 214 | 70 | 214 | ||||||||||||
| NAFL215 | 75 | 275 | 225 | 164 | 34 | 22 | 55 | 88.8 | 23 | 37.3 | M20 | NA215 | FL215 | 7.20 |
| 215-48 | 3 | 215-48 | ||||||||||||
| NAFL216 | 80 | 290 | 233 | 180 | 34 | 22 | 58 | 91.9 | 25 | 37.3 | M22 | NA216 | FL216 | 7.37 |
